Lagi....TV Sony KV-1405GE,Ada suara nggak ada gambar!

                 Kemarin sore lagi-lagi dapet servisan tv sony yang blank,ada suara tapi nggak ada gambar,typenya KV-1405GE yang menggunakan aisy program M34302M8-712SP,aisy kroma CXA1213BS,aisy vertikal LA7830,dan STR S6307.Box belakang saya buka dan tv saya ON kan kemudian saya amati heaternya dalam kondisi nyala,lalu saya puter maksimal potensio screen di blok RGBnya,gambar muncul tapi sangat gelap sekali,kemudian saya lakukan pengukuran di pin G2 soket CRTnya dan saya dapati tegangan 45V,padahal normalnya untuk jenis trinitron sekitar 450V DC,jelas ada yang nggak beres di jalur ini.

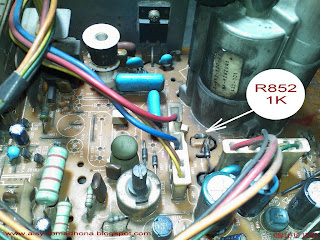

                 Pada tv ini untuk tegangan screen dan fokusnya mengambil dari jalur H.out FBT,dengan melewati R852=1K baru masuk ke D852=RGP02,naaaaaaah....R852 inilah penyebab dropnya tegangan screen dan fokus CRT,kondisi bodynya sih masih bagus tapi setelah di ukur ternyata putus,kemudian saya ganti dengan yang baru,saya coba ON kan tv mak craaaaaak......eeeee....R852 tersebut langsung terbakar,waduuuh.....apanya lagi nih?
Setelah saya teliti ternyata penyebabnya adanya loncatan tegangan di pin 1000V ke GND,setelah saya bersihkan PCBnya jelas sekali jalur loncatan tersebut sampai membekas di PCB,setelah pembersihan PCB R852 saya ganti lagi dan saya coba ON kan tv nya lagi,dan m@k craaaaak......tv sudah normal kembali,hehehehehe.....syukur Alhamdulillah!

                 Dan lagi-lagi penyebab kerusakannya adalah hanya sebuah resistor saja,maka dari itu jeli dan telitilah di setiap menghadapi setiap servisan tv,janganlah mikir yang susah-susah dulu,siapa tahu penyebabnya hanya part yang murah-murah saja.
Semoga ada manfaatnya dan SUKSES buat ANDA semua.
