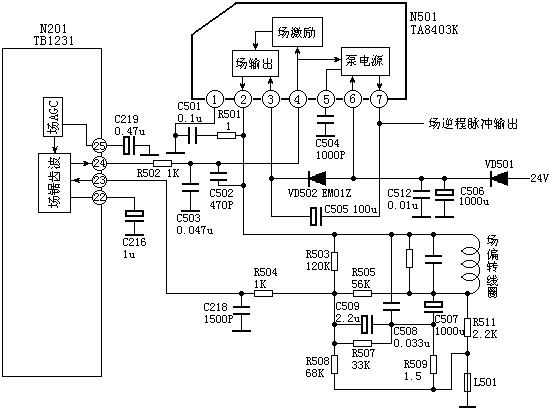

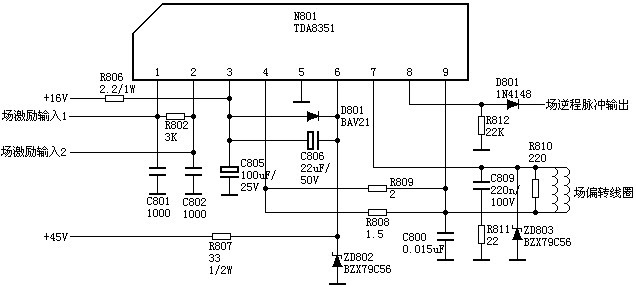

Skema IC vertikal

Kerusakan - kerusakan pada Tv Goldstar

Ini adalah masalah klasik mungkin karena dari usia Tv ini sendiri, tapi baiklah saya akan berbagi sedikit tentang kerusakan Tv ini.

1. Kerusakan power suply

• STR S6707 sering rusak atau short penyebabnya adalah elco suply STR 35V220uf nilainya berubah.
• Untuk STR yang short/koslet bisa di modif dengan mengganti dgn TR biasa / D2498 dengan memotong 3 buah kaki.Yaitu pin 1, 2 dan 3.
• Pin 1 untuk Colector
• Pin 2 untuk Emiter
• Pin 3 untuk Basis
• IC SE110/115. Opto coupler PC817 juga sering bermasalah, efeknya tegangan drop / mendut2.
• Bila STR rusak / short R 37 ohm softstart sering putus.

2. Kerusakan TR horizontal biasanya disebabkan Flyback rusak

3. Tv tidak mau menyala karena B+ Drop ganti elco B+ 160V220UF dan 100uf.

4. Tv bisa menyala dan setelah beberapa menit Standby, ini karena TR horizontal panasnya sudah berlebihan (over heat) mungkin lama2 bisa jebol.

• Kerusakan pada elco2 tegangan drive dan oscilator horizontal.

5. Gambar bergeser dan tidak bisa disimpan otomatis, kerusakan pada coil Gambar dan AFT.

• Ganti Travo/coil Gambar dan AFT, atau bisa juga dgn mengganti C yang ada di dalam travo/coil dengan C ceramic 60pf. Pada saat pengetriman dibutuhkan kesabaran.
• Ganti CF gambar 5,5MB dan TR yg menuju pin AFT IC Program.

6. Gambar/suara tidak ada tapi OSD Normal, sering bermasalah pada IC swicth AV/TV LA7222 yang ada didekat tuner.

7. Gambar mbleber/ mblobor atau terang separuh, Ganti elco teg video 180v.

8. Kerusakan IC Memory.

• Tv bila dihidupkan selalu pada Channel tertinggi
• Untuk Tv Goldstar tertentu, Tombol panel bekerja tidak sesuai fungsinya / kacau.

9. Dan yang jangan pernah terlupakan yaitu solderan retak/kendor pada IC atau komponen lainnya.

>>>>Semoga bermanfaat....
